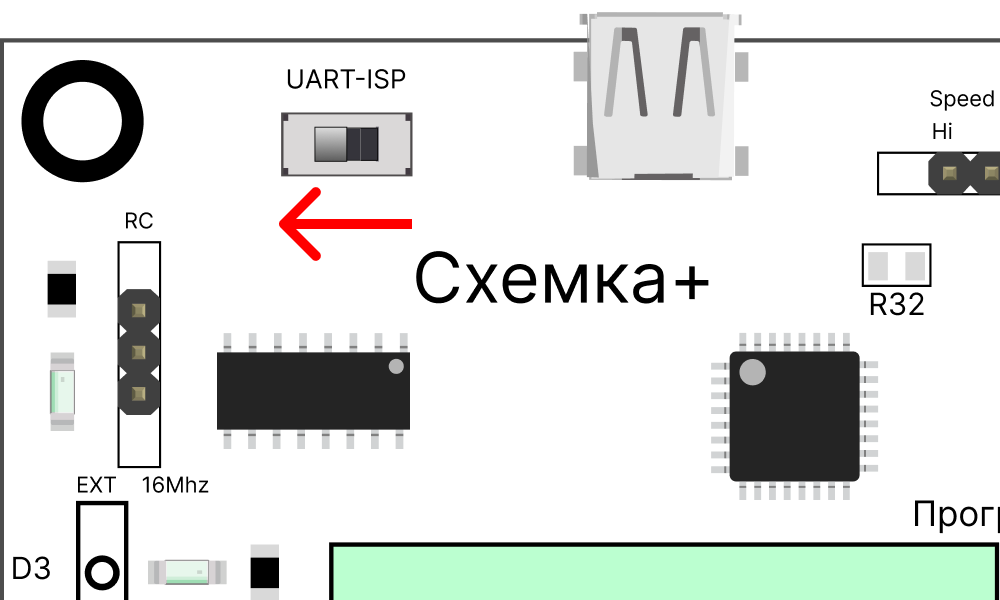

Переключить режим на плате на UART

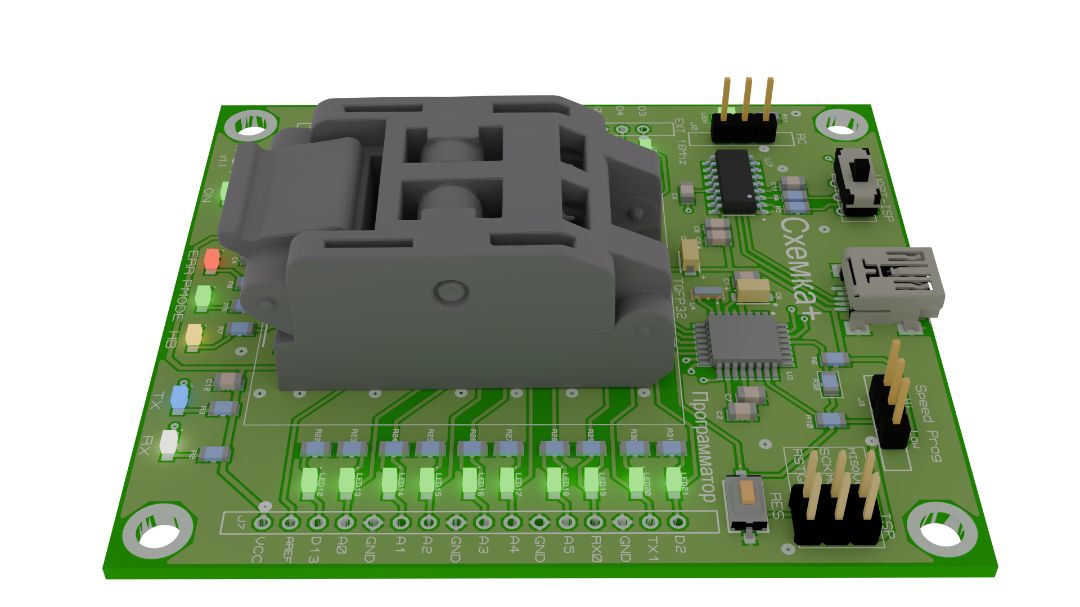

Программатор PG-1
Работа с Atmega328/168 P/PB
Редактирование FUSE
Прошивка по UART/ISP
Ответы на ваши вопросы
Для чего нужен программатор?
UART-ISP программатор - это инструмент, позволяющий осуществлять внутрисистемное программирование микроконтроллеров посредством интерфейса UART и ISP. Он предназначен для загрузки и обновления программного обеспечения как в платы Arduino, так и непосредственно в отдельные микрочипы, предоставляя гибкость и контроль над процессом разработки встраиваемых систем. Использование программатора UART-ISP позволяет осуществлять отладку, оптимизацию и модификацию кода, а также восстанавливать работоспособность микроконтроллеров после сбоев или ошибок программирования.
Какие режимы поддерживает?
UART-ISP программатор — это универсальное решение, сочетающее в себе функциональность внутрисистемного программирования (ISP) и последовательной передачи данных UART. Он обеспечивает возможность как прямой загрузки кода в микроконтроллер через ISP интерфейс, минуя загрузчик, так и отладки и взаимодействия с устройством посредством UART протокола, открывая широкие возможности для разработки и тестирования встраиваемых систем.
Что такое FUSE?
Fuse-биты – это тонкая настройка аппаратной конфигурации микроконтроллера. Они определяют фундаментальные параметры его работы, такие как источник тактирования, защита памяти и поведение при сбросе. Правильная конфигурация fuse-битов позволяет раскрыть весь потенциал чипа и обеспечить его стабильную работу в заданных условиях, в то время как некорректная может привести к непредсказуемым последствиям и даже полной неработоспособности устройства.
Как пользоваться программатором
Режим UART
Перед началом работы
1. Целевой чип ATmega328/168:
- Если вы хотите прошивать чип через UART, он обязательно должен иметь предустановленный бутлоадер.
2. Частота тактирования:
- Микроконтроллер может работать на разных частотах тактирования. При необходимости переставьте перемычку в положение RC
Начинаем прошивку
Шаг 1: Перевести переключатель UART-ISP в положение UART
Шаг 2: Выберите плату и порт
Шаг 3: Выберите ваш микроконтроллер
Шаг 4: Загрузите прошивку

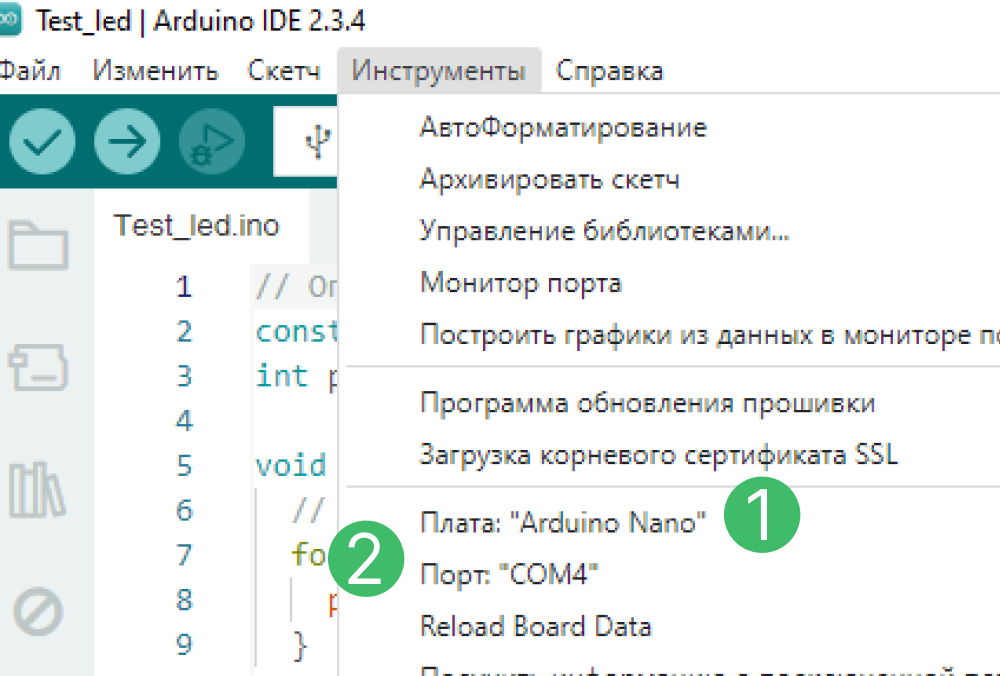

Выберите плату и порт

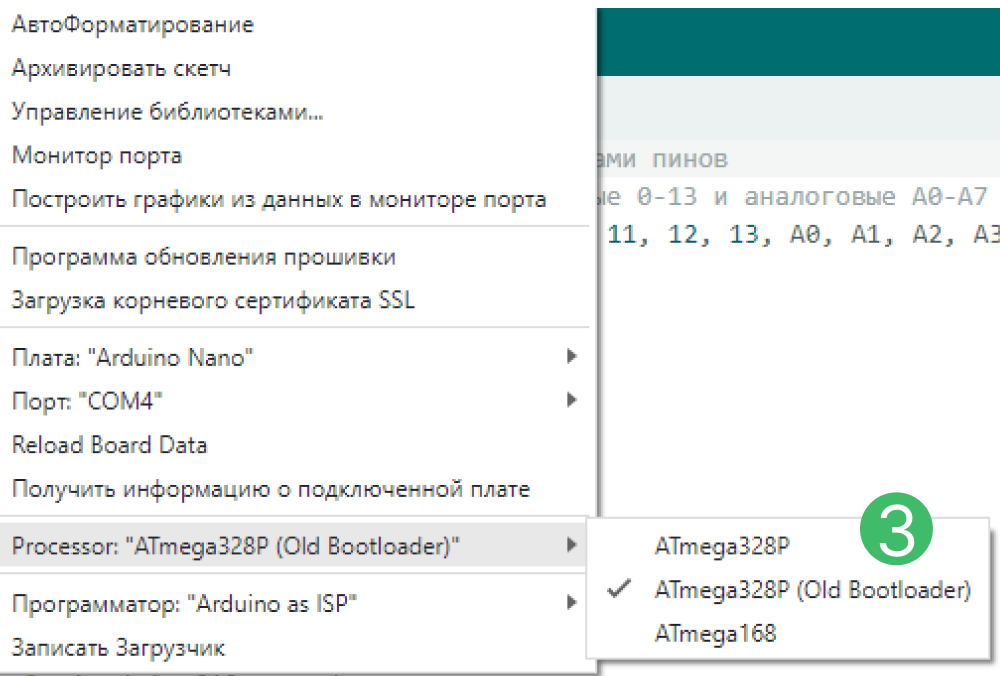

Выберите ваш микроконтроллер

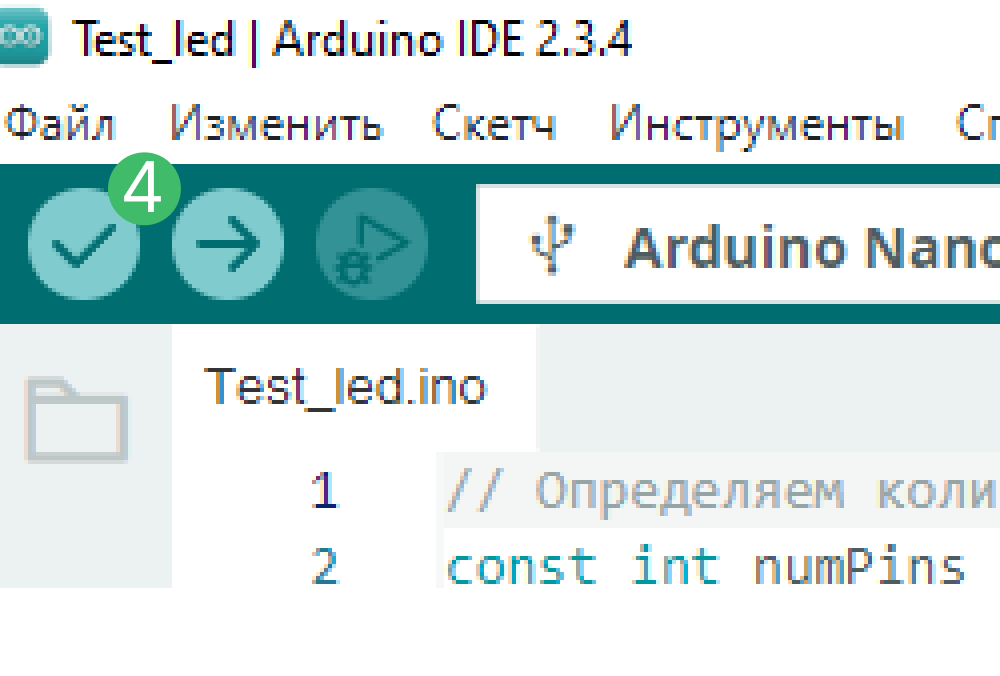

Можете загружать прошивку
Режим ISP
Перед началом работы
1. Целевой чип ATmega328/168:
- Можно прошивать чип без предустановленного бутлоадера
2. Частота тактирования:
- Микроконтроллер может работать на разных частотах тактирования. При необходимости переставьте перемычку в положение RC
Начинаем прошивку
Шаг 1: Перевести переключатель UART-ISP в положение ISP
Шаг 2: Выберите плату и порт
Шаг 3: Выберите ваш микроконтроллер

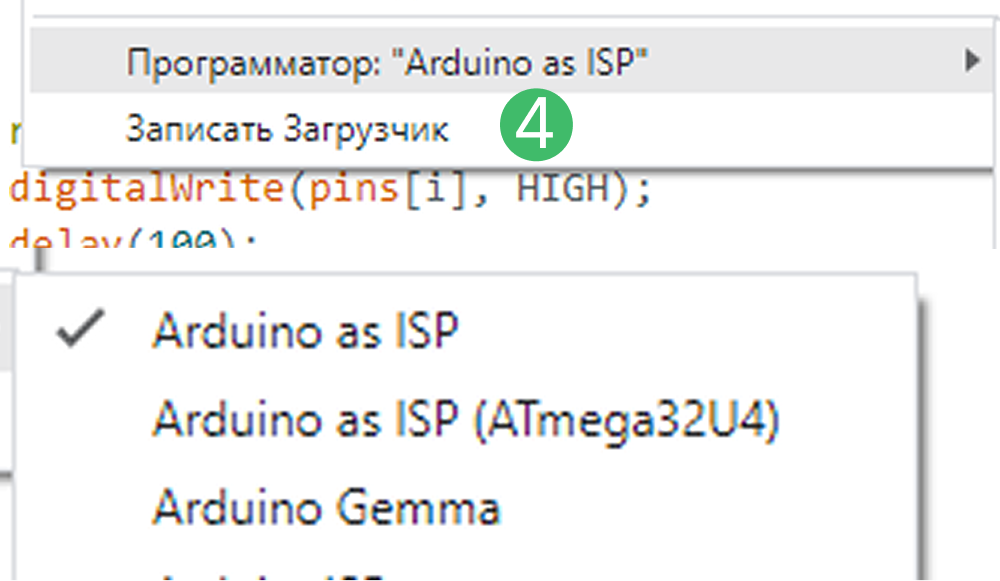

Шаг 4: Загрузите прошивку с помощью пункта Arduino as ISP
Переключить режим на плате на ISP
Выберите плату и порт
Выберите ваш микроконтроллер
Можете загружать прошивку
